产品特点

集温度、压力、流量传感器和智能流量积算仪于一体，可检测介质的温度、压力、流量，并能进行自动跟踪补偿，直接检测出气体的标准体积量和标准体积总量。采用浮点运算和八段仪表系数自动修正，具有故障自诊断和报警功能。不受压力波动和管道振动的影响，使计量更为准确可靠。

执行标准

Q/ZD013-2012《旋进旋涡流量计》

防护等级：IP65

防爆标志：ExdⅡBT4

主要枝术参数

标准状态条件：P=101.325kPa，T=293.15k （也可根椐要求按0℃状态取值为273.15k）

环境温度：－30℃~50℃；介质温度：-20℃~80℃；相对湿度：5%~95%；大气压力：86kPa~106kPa

内电源：一节3.6V锂电池；外电源：+24VDC±15%，波纹≤±5%

输出方式：工况脉冲信号（三线制）；4~20mA标准模拟量信号：RS485接口

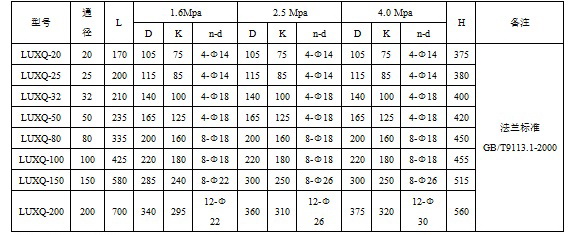

外形尺寸

普通型旋进旋涡流量计

功能及特点

1）低功耗（3.6V锂电池供电）、现场显示、瞬时体积量（质量）和累积体积量（质量）

2）4～20mA二线制模拟量输出

3）同步脉冲输出（电压+12～24VDC）配二次表实现远传功能

4）具有整体防爆功能      防爆等级：ExdⅡBT4

5）机壳防护等级IP65

计量介质

石油、化工、冶金等行业的气体、液体及蒸气。

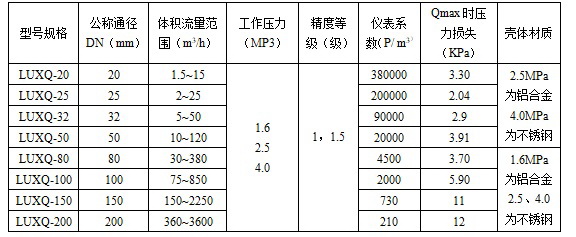

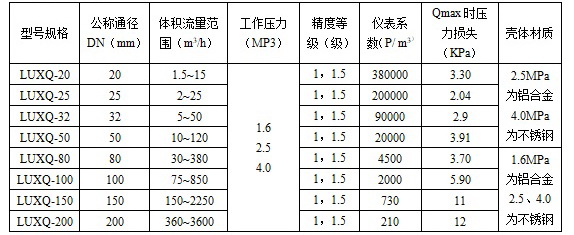

表中Qmax为大工况体积流量

●先进的单片机技术与高性能的集成芯片，整机功

能强大，性能优越；

●电路采用表面贴装工艺，结构紧凑，可靠性高；

●无机械可动部件，不易腐蚀，稳定性好，长期

工作无需维护。
